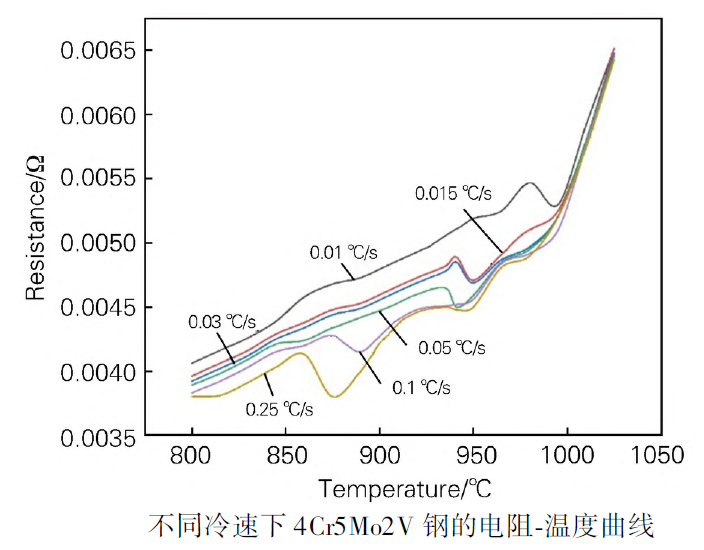

上海大学模具钢团队在"金属热处理"杂志发表研究成果(４Cr５Mo２V 热作模具钢的CCT曲线及碳化物沿晶析出温度测定)，电阻法表征碳化物沿晶析出的温度(CCT曲线)，对钢中碳化物沿晶析出温度进行了测定，弥补膨胀法测试CCT曲线的不足。
