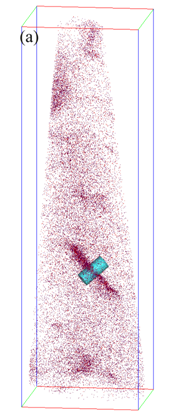

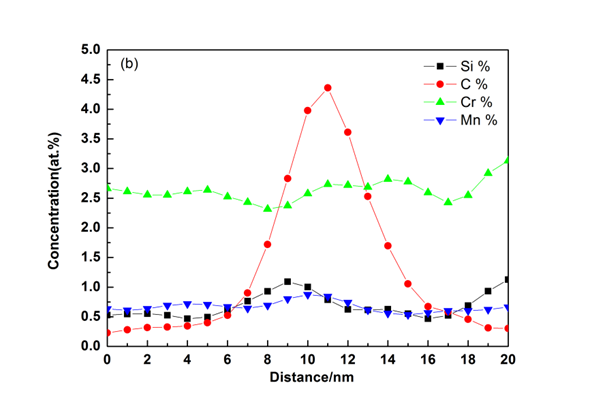

2025.11苏州微加张工在材料热处理学报发表"热作模具钢低温回火短程碳扩散行为"文章，通过电阻法对淬火态SDCM1热作模具钢从室温~200 ℃回火过程进行动态表征，采用三维原子探针(3DAP)显微组织分析技术分析淬火态和回火态试样各元素原子的三维空间分布及在选区空间浓度变化，结合淬火态试样室温~200 ℃过程中硬度变化分析低温回火过程中碳原子扩散行为。为应用电阻法表征微观组织结构动态转变的研究提供了借鉴。
